Il arrive d'avoir besoin d'une tension inférieure à la tension délivrée par la batterie. On utilise alors un régulateur de tension. Si la tension souhaitée est souvent rencontrée (6V, 12V ...), il existe des régulateurs de tension fixes (7806, 7812...). Mais si on désire une autre tension ou un régulateur pouvant passer une plus grande puissance , on peut utiliser un régulateur de tension variable. Il en existe plusieurs dont le LM 317 T qui est sans doute le plus souvent utilisé.


Caractéristiques et réglages :

- Le LM 317 T est un régulateur pouvant délivrer une tension de 1.2V à 37V sous un courant maximum de 1.5A.
- La tension d'alimentation est de 40V maximum.
- Ce sont les résistances R1 et R2 qui déterminent la valeur de la tension de sortie.

On calcule leurs valeurs par la relation :

     Vs=1.25(1+R2/R1)

Pour calculer les valeurs de R1 et R2, on fixe la valeur d'une résistance (le constructeur préconise 220 ohms pour R1) et on détermine alors la valeur de l'autre.

Exemple : On désire une tension d'environ 2V.
=>   R1 = 220 ohms et on calcule la valeur de R2.
=> La relation nous donne: R2=R1(0,8*Vs-1) soit, avec les valeurs, R2=220(0,8*2-1) soit R2=132 ohms

remarque : Au lieu d'utiliser deux résistances, on peut utiliser une résistance et un potentiomètre afin d'avoir une alimentation variable.


Des condensateurs de découplage de 0.1 µF 63V sont placés à l'entrée et à la sortie pour éviter les oscillations qui peuvent se produire dans certains cas.


Dans certains cas il est nécessaire de monter un radiateur efficace sur le LM 317.

Exemple :   Le LM 317 est alimenté en 15 V= et on utilise en sortie 1.5 V sous 1,2 Ampère.
=>   Différence de tension entrée / sortie : 15 - 1.5 = 13.5 V
=>   Puissance dissipée dans le 317 : 13.5 x 1,2 = 16.2 W !!!!!!!!
=>   Le circuit seul est incapable de dissiper une telle puissance et au-delà de la T° admissible le circuit se met en sécurité.

Un grand merci à Henri M. pour les précieuses infos qu'il nous a apportées et qui sont intégrées dans cette page.

Liste des composants :

- 1 régulateur LM 317 T
- 1 résistance R1 (valeur : 220 ohms)
- 1 résistance R2 (valeur : voir formule)
- 2 condensateurs 0.1 µF 63V


Le circuit imprimé :

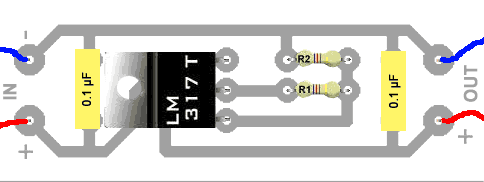

Implantation des composants :
