Voici deux flasheurs utilisant les mêmes composants, faciles à réaliser, peu coûteux et très peu encombrants.


1) Flasheur "rapide" :

Ce flasheur produit de brefs éclairs suivis d'une période d'arrêt plus ou moins longue suivant la capacité du condensateur. Du fait de la rapidité de l'éclair, il n'est possible de s'en servir qu'avec une D.E.L., le filament d'une ampoule n'ayant pas le temps d'atteindre sa température de fonctionnement.


Caractéristiques :

-L'alimentation du montage peut aller de 1,5V à 6V.
-Plusieurs D.E.L. peuvent être montées en paralléle sans problème (5 D.E.L. de Ø 5 mm avec un alimentation de 4,8 V).
-Consommation trés faible.


Liste des composants :

- 1 CI LM 3909
- 1 D.E.L 3, 5, 8 ou 10 mm de diamètre
- 1 condensateur :

CAPACITE :
100 uF 220 uF 330 uF 470 uF
FREQUENCE de clignotement
(sous 4,8V)
6 Hz 2.8 Hz 2.3 Hz 2 Hz

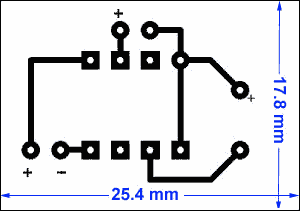

Le circuit imprimé :



Implantation des composants :




2) flasheur :


Ce flasheur produit des éclairs plus longs que le précédent et on peut donc y monter une ampoule (cependant, une D.E.L. peut évidemment aussi convenir).



Caractéristiques :

- L'alimentation du montage peut aller de 1,5V à 6V.
- Comme pour le premier montage,plusieurs D.E.L. peuvent être montées en paralléle sans problème ( 5 D.E.L. de Ø 5 mm avec un alimentatin de 4,8 V ).
- ATTENTION : La consommation de l'ampoule ne doit pas dépasser 100 mA, sous peine de "cramer" le CI (des ampoules type "grain de blé" conviennent parfaitement).



Liste des composants :

- 1 CI LM 3909
- 1 D.E.L 3, 5, 8 ou 10 mm de diamètre ou une ampoule
- 1 condensateur :

CAPACITE :
100 uF 220 uF 330 uF 470 uF
FREQUENCE de clignotement
(sous 4,8V)
4.3 Hz 3.8 Hz 1.7 Hz 1.2 Hz

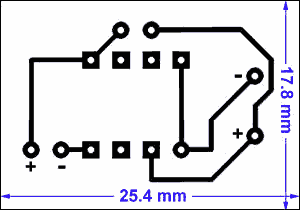

Le circuit imprimé :



Implantation des composants :
